2CY齒輪泵的結構組成：
2CY齒輪油泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成，齒輪經氮化處理有較高的硬度和耐磨性；與軸一同安裝在可更換的軸套內運轉，泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到；該泵內四個軸承套在泵內浮動安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，溶積效率高。
從主軸外伸端向泵看，為順時針旋轉；

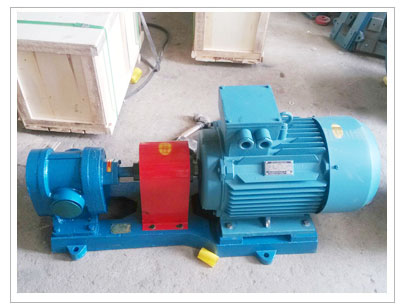

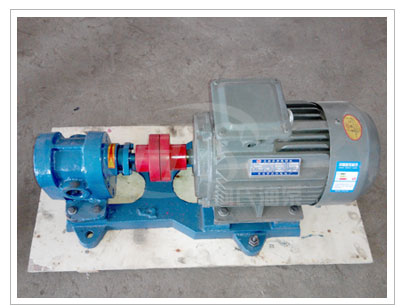

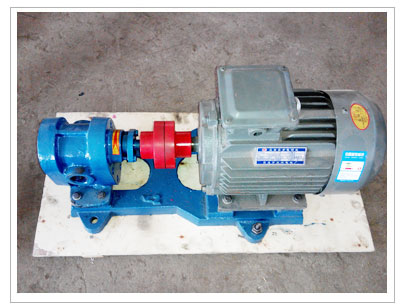

2CY齒輪泵的主傳動齒輪是一對直齒圓柱齒輪，與軸一同安裝在軸套內。泵與電動機用三爪式彈性聯軸器組成油泵機組。
2CY齒輪泵的特點：
2CY齒輪泵結構簡單，壓力穩定，使用維護方便，輸出流量脈動小，適用性強。
2CY系列齒輪泵的適用范圍與用途：
2CY齒輪油泵適用于輸送不含顆粒纖維，無腐蝕性，溫度不高于200℃，粘度不大于1500CST的重油、柴油、機械油，以及性質類似的其它液體，可作為傳輸，增壓，燃油噴射，液壓以及潤滑泵，2CY不銹鋼齒輪泵適于輸送不含固體腐蝕介質。
2CY齒輪泵的裝配步驟
2CY齒輪泵裝配前準備工作 裝配前將將全部零件洗凈擦干，所有油道要保障清潔通暢，用適當方法去除零件上的毛刺，消除劃傷，磕碰等造成的損傷。
裝配程序
1、將嚙合良好的主、從動齒輪兩軸裝入左側（非輸出軸側）端蓋的軸承中，裝上泵體，裝復時應按拆卸時所作記號對應裝入，切不可裝反。
2、裝配密封件，其位置要正確，松緊合適。
3、對準定位銷釘與定位孔后，裝右側端蓋，旋緊螺栓，應一邊轉動主動軸一邊擰緊，并對稱擰緊，以保障端面間隙均勻一致。注意：泵蓋緊固螺栓應交替均勻擰緊，內六角螺栓頭部不得凸出泵蓋外端表面。
4、裝復聯軸器，將電動機裝好，對好聯軸器，調整同軸度，確保轉動靈活。
2CY齒輪泵性能參數表
| 型 號 | 流 量 | 轉 速 r/min | 排出壓力 MPa | 必需汽蝕 余 量 m | 效 率 % | 電 動 機 | ||
| m3/h | 1/min | 功 率kw | 型號 | |||||
| 2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
| 2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
| 2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
| 2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
| 2CY-7.5/2.5 | 75 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
| 2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 11 | Y160M-4 |
