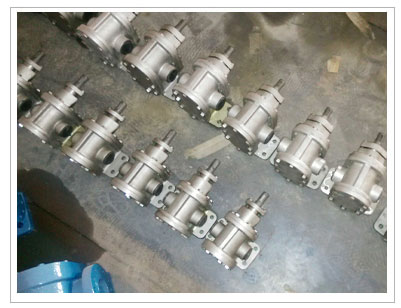

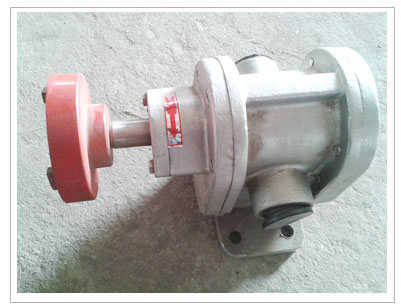

2CY不銹鋼齒輪泵主要有齒輪、軸、泵體、前后泵蓋、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。2CY不銹鋼齒輪泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
2CY不銹鋼齒輪泵適用于輸送粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)，溫度在300℃以下的具有潤滑性的油料。也可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
2CY不銹鋼齒輪泵的旋轉方向要與進,出油口相符.
2CY不銹鋼齒輪泵若是初次運行,或長期閑置后再使用,在空載或小負荷情況下先跑合一小時左右.如果在跑合階段預先覺察出異常溫升,泄漏,振動和噪聲時,應停機檢查.

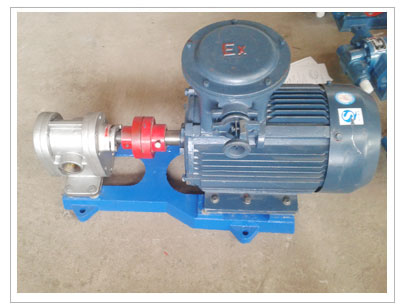

2CY高壓不銹鋼齒輪泵的底腳與其驅動電機應采用共同的安裝基礎,基礎,法蘭或支座均需具有足夠的剛度,以減小齒輪泵運轉時產生的振動和噪聲.電動機與泵須用彈性聯軸器連接,同軸度小于0.1毫米,傾斜角不得大于1度.安裝聯軸器時不得用錘敲打,以免傷害2CY不銹鋼齒輪泵的齒輪等零件.
2CY不銹鋼齒輪泵裝卸要求
2CY不銹鋼齒輪泵裝卸時，應將吊鉤鉤在包裝箱上所標明的位置上。
泵/機組由合格的人員小心運送，避免猛烈撞擊。
運輸過程中保持泵/機組方向并注意包裝指示。
運輸和儲存過程中泵進、出口應被封閉。
包裝材料必須按當?shù)匾?guī)定處理。
起吊設備（如叉車、起重機、吊具、滑輪、吊繩等）必須保障其強度且由有資格的人員操作。
泵或泵機組的重量件數據表。
泵或泵機組起吊時必須牢固，如泵體、法蘭或底座。
2CY不銹鋼齒輪泵安裝及調試
1. 安裝要求
1.1 建議泵的安裝位置，盡可能地靠近該泵抽送介質的供液源。泵房應該明亮寬敞、干凈、干燥，以便進行日常維護，并有足夠的空間進行安裝 維護與保養。
1.2 泵機組對安裝基礎要求平整；
1.3 地腳螺栓與基礎混凝土采用一次性澆灌法；
1.4. 泵機組安裝好后，應嚴格檢查聯軸器同軸度公差，控制在0.08mm范圍內，半聯軸器端面間隙是否控制在規定范圍內；
1.5 泵的吸入管，排出管口徑及法蘭面聯接應與泵的進口相匹配，管路在滿足配管要求前提下力求簡單，以減少沿程損失；
1.6 泵的吸入高度，吸程應保障泵在工作時所需汽蝕余量為準；
1.7 泵不允許承受管路載荷；
1.8 泵吸入管路應裝備過濾器，過濾器的濾網規格應根據輸送不同介質的情況選用，濾網規格一般為10-60目，網格的有效過流面積應大于泵吸 口面積10-30倍；
1.9 安裝前應對吸入、排出管清理干凈，嚴禁帶入焊渣、鐵銹等雜物，以免進入泵后螺桿咬死；
1.10 管路作耐壓試驗和沖洗或吹掃時，應嚴格防止對泵及附件的損壞；
1.11 泵進出口配裝相應真空表、壓力表，以便觀察工作狀態，在泵出口應安裝截止閥和單向閥；
1.12 機組安裝調試，經2小時連續運轉無異常現象后視作安裝合格。
2、使用方法
為了保障泵的安全運轉，初次啟動前的檢查是非常必要的，下面所列設備交付正常運轉所必須檢查的幾項內容；
2.1 檢查所有管道：管道是否都有獨立與泵的單獨支撐，并保障對泵不施加額外的力，管道以及其它附件的結合處是否有泄漏，所有管道是否都已沖洗干凈。閥門以及控制儀器是否都起作用，過濾器的網目是否符合要求；
2.2 泵腔內是否已注入足夠的被輸送的介質；
2.3 當泵軸承為外置時，應檢查齒輪箱內的油位是否達到規定的位置，過量的齒輪油會引起齒輪油的過熱；
2.4 檢查進出口壓力表以及其它儀表是否工作正常；
2.5 檢查所有管道、電纜、控制線以及附屬設備；檢查泵軸的轉動：用手轉動聯軸器，檢查泵軸聯軸器與電機軸是否均勻地轉動，如果有任何的 磨擦與咬合，則不應交付使用，應該查出故障原因并排除；
2.6 檢查泵的轉動方向：點動電動機，檢查泵軸的轉動方向是否與泵上的轉向牌的方向一致；
2.7 打開管路所有閥門，保障整個輸送管道暢通；
2.8 帶冷卻結構的，開機前應先沖冷卻液，保障排水口有較大的冷卻液流出；
2.9 啟動電機檢查裝置是否有異常噪聲與震動。任何異常的震動和聲音的改變必須尋清原因，并加以排除；
2.10 如需停泵應先斷開電機電源再停泵，然后關閉進、出口管道上閘閥。
3、維護事項
3.1 泵驅動器若出現異常聲音應立即停機，查找原因；
3.2 出口壓力應在工作壓力范圍內，否則應查找原因；
3.3 若我廠提供了安全閥，則安全閥在出廠前已調試好，不應隨意調整；
3.4 注意泵溫的升降，以防止發生螺桿咬死，或軸功率不足現象；
3.5 軸封處漏油量大于10mL/h，應停機檢查；
3.6 先停泵后關閉閥門；
3.7 根據所輸送介質粘度的不同，泵的輸出壓力有所不同；
3.7.1 輸送3oE的介質，應降壓使用；
3.7.2 輸送3-100oE的介質，允許泵在壓力下使用；
3.7.3 輸送100oE以上的介質，應調整轉速或控制油溫下降；
4、潤滑
4.1 2CY不銹鋼齒輪泵軸承為內置時，其軸承和齒輪都是通過被輸送介質本身來潤滑的，無需再加潤滑油或潤滑脂。
2CY系列不銹鋼齒輪泵性能參數表
| 型 號 | 流 量 | 轉 速 r/min | 排出壓力 MPa | 必需汽蝕 余 量 m | 效 率 % | 電 動 機 | ||
| m3/h | 1/min | 功 率kw | 型號 | |||||
| 2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
| 2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
| 2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
| 2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
| 2CY-7.5/2.5 | 75 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
| 2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 11 | Y160M-4 |
