?導熱油泵系列

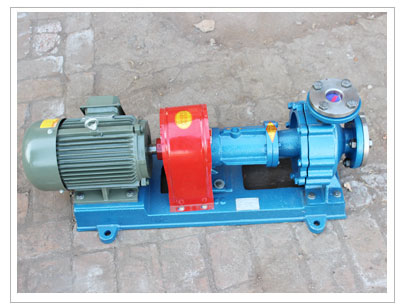

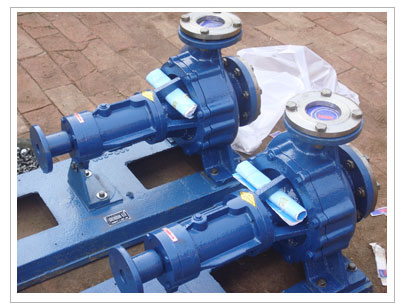

RY風冷式熱油泵產品說明

風冷式熱油泵導熱油泵

導熱油循環泵高溫熱油泵

RY風冷式熱油泵主要由泵體、泵蓋、軸承體、支架、主軸、密封、軸承、葉輪八個大的零部件組成。

RY風冷式熱油泵是我廠在消化吸收國外油泵的基礎上研制開發的第二代產品，基本結構形式為單級單吸懸臂式角支撐結構。泵的進口為軸向吸入，出口為中心垂直想向上，和電機裝于同一底座上。
采用雙端球軸承支撐的結構形式，前端軸承采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
采用自然散熱，改變了傳統的水冷卻結構，使結構簡單，體積小，運行費用低，性能穩定，使用可靠。

RY風冷式熱油泵在我國載體加熱系統中得到了廣泛的使用，已進入石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐蝕性高溫液體。使用溫度≤350℃。是一種理想的熱媒油循環泵。

RY風冷式熱油泵的密封形式：
（1）采用填料密封的機械密封相結合的形式，填料采用耐高溫的材料，具有良好的熱態適應性，機械密封采用機械強度高、耐磨性能好的硬質合金材料，提高了高溫環境下的密封性能;
（2)采用第三代聚四氟乙烯（簡稱PTFE）做唇形密封，使密封性能產生了飛躍，比橡膠密封可靠性提高約25倍，耐腐蝕性能極強。

RY風冷式熱油泵測試起車前的準備
主要是把被試驗的導熱油泵與驅動電動機安裝到試驗臺上去進行測試。
1）RY風冷式熱油泵的吸入口、吐出口法蘭與試驗回路的吸入口、吐出口管道法蘭之間的密封墊圈，因高溫高壓的等級不同，可采用鋁墊、銅墊、鋼墊和纏繞墊。一般來說，高溫高壓試驗回路安裝用墊圈只許使用一次，不能重復使用。若試驗溫度超過200℃，應采用纏繞墊圈。
2）試驗回路進、出口管道法蘭與泵吸入口、吐出口法蘭用螺栓緊固連接。螺栓的擰緊操作，應按事先計算的預緊力進行。
3）驅動電動機與RY風冷式熱油泵的連接安裝，應按電動機、泵各自的合裝要求進行，特別要注意同心度與連接螺栓的預緊力。
4）啟動電纜的連接，應按電氣設備安裝有關規程進行，要絕對防止虛接與短路。RY風冷式熱油泵主要由泵體、泵蓋、軸承體、支架、主軸、密封、軸承、葉輪八個大的零部件組成。

RY風冷式熱油泵測試起車前的準備

主要是把被試驗的導熱油泵與驅動電動機安裝到試驗臺上去進行測試。
1）RY風冷式熱油泵的吸入口、吐出口法蘭與試驗回路的吸入口、吐出口管道法蘭之間的密封墊圈，因高溫高壓的等級不同，可采用鋁墊、銅墊、鋼墊和纏繞墊。一般來說，高溫高壓試驗回路安裝用墊圈只許使用一次，不能重復使用。若試驗溫度超過200℃，應采用纏繞墊圈。
2）試驗回路進、出口管道法蘭與泵吸入口、吐出口法蘭用螺栓緊固連接。螺栓的擰緊操作，應按事先計算的預緊力進行。
3）驅動電動機與RY風冷式熱油泵的連接安裝，應按電動機、泵各自的合裝要求進行，特別要注意同心度與連接螺栓的預緊力。
4）啟動電纜的連接，應按電氣設備安裝有關規程進行，要絕對防止虛接與短路。

導熱油泵結構圖

1、泵體 2、葉輪螺母 3、葉輪 4、泵蓋 5、泵軸 6、軸承 7、軸承體 8、導油管 9、軸承壓蓋 10、支架 11、油封 12、填料

RY型高溫導熱油泵性能參數表

泵型號	流量 m3/h	揚程 m	轉速 n r/min	功率 kw		效率η %	電機（Y型）機座號
泵型號	流量 m3/h	揚程 m	轉速 n r/min	軸功率	配用功率	效率η %	電機（Y型）機座號
15-15-100	3	10	2800	0.45	0.75	20	801
15-15-100A	2	10	2800	0.36	0.55	18	AO2-7122
15-15-100B	1	10	2800	0.2	0.37	15	AO2-7112
20-20-100	1	10	2800	0.09	0.37	26	AO2-7112
20-20-125	1.5	22	2800	0.22	0.75	30	801
40-25-160	10	28	2900	1.72	2.2	45	90L
25-25-160	3	27	2900	0.53	1.5	30	90S
32-32-160	6	28	2900	0.85	1.5	50	90S
50-32-160	12.5	30	2900	1.90	3.0	57	100L
50-32-200	18	40	2900	3.92	5.5	50	132Sl
50-32-200A	16	32	2900	3.35	4	42	112M
50-32-250	12.5	80	2900	6.2	11	44	160Ml
65-50-160	20	32	2900	3.17	5.5	55	132S1
65-40-200	30	48	2900	6.3	7.5	62	132S2
65-40-200A	25	35	2900	4.0	5.5	59	132S1
65-40-250	25	80	2900	10.3	15	53	160M2
65-40-250A	20	51	2900	5.67	7.5	49	132S2
65-40-315	25	125	2900	18.9	30	45	200L1
65-40-315A	22.5	100	2900	15.3	22	40	180M
80-50-200	50	50	2900	9.7	15	70	160M2
80-50-200A	45	40	2900	7.8	11	63	160M1
80-50-200B	40	32	2900	6.37	7.5	55	132S2
80-50-250	50	80	2900	17.1	22	58	180M
80-50-250A	43	60	2900	12.8	15	55	160M2
80-50-315	50	125	2900	30.4	45	56	225M
80-50-315A	45	100	2900	23.6	30	52	200L1
100-65-200	100	50	2900	18.4	22	74	180M
100-65-200A	94	44	2900	16	22	70	180M
100-65-200B	87	38	2900	13.8	15	65	160M2
100-65-200C	80	32	2900	11.8	15	59	160M2
100-65-250	100	80	2900	32.06	37	68	200L2
100-65-250A	95	72	2900	29	37	64	200L2
100-65-250B	90	65	2900	26.2	30	61	200L1
100-65-250C	85	50	2900	20.3	30	57	200L1
100-65-315	100	125	2900	50.06	75	68	280S
100-65-315A	95	113	2900	45.23	55	64.63	250M
100-65-315B	90	100	2900	40.5	55	60.50	250M
100-65-315C	82	84	2900	34.76	45	54	225M
125-100-200	200	50	2900	35.4	45	77	225M
125-100-200A	178	40	2900	26.6	37	73	200L2
125-100-250	200	70	2900	47	55	80	250M
125-100-250A	190	63	2900	41.6	55	78	250M
125-100-250B	180	57	2900	37.9	45	74	225M
125-100-250C	170	51	2900	32.15	45	72	225M
125-100-250D	150	70	2900	40	45	70	225M
150-150-200	350	50	2900	60	75	80	280S
150-150-200A	313	40	2900	45	55	76	250M
200-150-400	350	50	1450	61.8	75	78	280S
200-150-400A	330	45	1450	52.8	75	77	280S
250-200-400	500	50	1480	86.2	110	79	315S
250-200-500	500	80	1480	136	160	76.5	315M
250-200-500A	400	50	1480	75	90	73	280M

RY導熱油泵機組安裝尺寸圖

泵型號	A1	A2	B1	B2	B3	B4	a	H	h1	h2	D1	D2	n1-d1	n2-d2	K	L
20-20-100	220	195	535	300	117	86	52	120	80	100	65	65	4-φ12	4-φ12	φ16	537
20-20-125						75	60	125	85	115						607.5
25-25-160	300	280	680	410	120	70	75	170	110	150	85	85	4-φ14	4-φ14	φ20	623
32-32-160								180	120	130	100	100	4-φ16	4-φ16		647
40-25-160											125	100	4-φ18	4-φ14		670
50-32-160	400	370	970	600	165	90	85	227	132	160	125	100	4-φ18	4-φ18	φ25	895
50-32-200							80	255	160	180						965
65-40-200							100				145	110				985
65-50-160							80	227	132	160		125				965
50-32-250	440	410	1150	740	205	115	100	270	180	225	125	100	4-φ18	4-φ18	φ25	1070
80-50-200						110		250	160	200	160	125				1100
65-40-250	490	460	1280	840	220	130	100	285	180	225	145	110	4-φ18	4-φ18	φ28	1300
80-50-250							125				160	125	8-φ18	4-φ18		1325
100-65-200							100				180	145				1300
65-40-315	550	510	1430	940	245	140	125	305	200	250	145	110	4-φ18	4-φ18	φ28	1432
100-65-250											180	145	8-φ18			1450
125-100-200	670	630	1630	1060	285	180	125	335	200	280	210	180	8-φ18	8-φ18	φ28	1630
125-100-250							140	360	225							1673
80-50-315			1830	1200	315	200	125	390			160	125		4-φ18		1700
100-65-315											180	145				1700
150-150-200							150			315	240	240		8-φ23		1732
200-150-400							160	480	315	450	295	240	8-φ23	8-φ23		1850
250-200-400	860	1010	2150	1200	525	350	200	630	400	470	385	320	12-φ33	12-φ30	φ35	2321
250-200-500								680	450	540						2572
