WQCB鑄鋼瀝青保溫泵是由我廠經過多年生產瀝青保溫泵的經驗總結研究而成的，是瀝青保溫泵的二代產品，本型保溫泵結構更加合理，壽命長，運轉平穩，適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的瀝青，此泵具有良好的自吸性能。
鑄鋼瀝青保溫泵按材質分為兩大類:
一類WQCB鑄鋼瀝青保溫泵泵體材質為碳結鋼45#，齒輪、軸、套等采用合金結構鋼制造，適用溫度300°C以內；
一類WQCB鑄鋼瀝青保溫泵泵體材質為合金（鑄鋼）結構鋼，齒輪、軸、套等采用合金工具鋼制造，適用溫度400°C以內
結構形式：

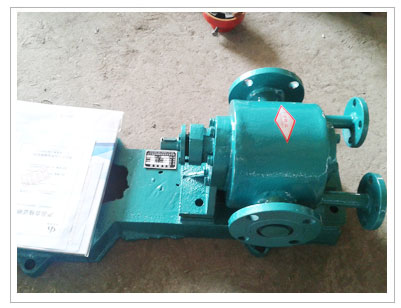

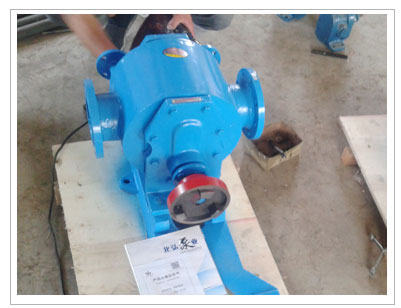

WQCB瀝青保溫泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水等媒體對輸送的液體和泵進行加熱保溫及冷卻。

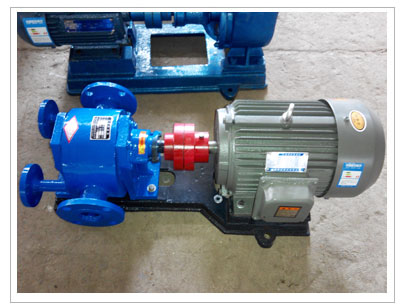

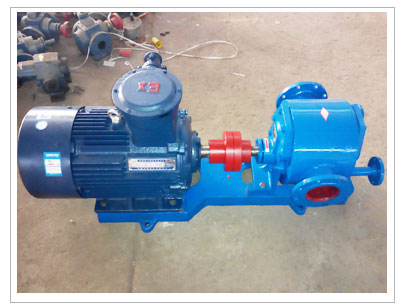

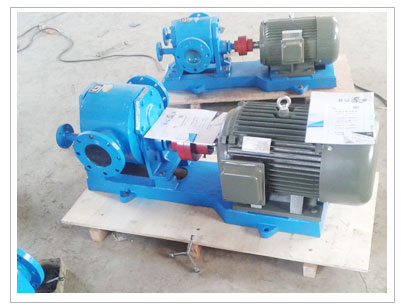

1、瀝青保溫泵與電動機采用彈性聯軸器連接，安裝在鑄鐵底盤上。
2、瀝青保溫泵的進出油口和加熱管進出油口，均采用標準法蘭連接（GB/T9116-2000).
3、瀝青保溫泵的軸端密封采用多級回流式耐高溫填料密封，密封性能可靠。
4、瀝青保溫泵主要有泵體、保溫夾層、齒輪、前后蓋以及軸端密封裝置等主要零部件組成。
WQCB鑄鋼瀝青保溫泵安裝的注意事項：
WQCB鑄鋼瀝青保溫泵安裝前，應檢查泵體和電動機在運輸中是否受到損壞。
如：電動機是否受潮、泵的進出口防塵蓋是否損壞而使污物進入泵腔內等。
WQCB鑄鋼瀝青保溫泵和電動機裝在底板上，在用起重要起吊時，吊繩一定要吊在底板上的吊環中。單吊泵頭時一定要吊在進出口法蘭管道上，使泵軸不承受外力。
WQCB鑄鋼瀝青保溫泵安裝應選擇在干燥和明亮的場所。以便于管理人員能察看油泵在運轉時的情況。如果油泵須靠近墻壁裝置，則必須予留空地。便于拆卸檢修，如果安裝場所有所受水淹的可能則油泵須位于水位以上。
WQCB鑄鋼瀝青保溫泵應固定在牢固的地基或基座上，以免產生管道松動及振動，并用螺栓堅固以免板變形。如單獨泵頭安裝在機械上，必須選擇放在振動小的地方。
安裝進出瀝青管之前必須用煤油沖洗管道內壁，不允許有雜物，特別是磨擦物質留在管道中，如果這類物質進入泵體，齒輪將被損壞。泵的進出管徑尺寸不應小于泵進出口徑尺寸，進瀝青管應采用稍大的管徑，進瀝青管應越短越好，彎頭應采用彎曲半徑比較大的，管道上的閥門應采用閘門閥以減小阻力。如管路需另加溢流閥，需將溢流閥安裝在泵的出口管路20-50cm處，通過旁路管引回到進口，溢流閥的旁路管徑一般不小于進出口管路的1/2。
泵軸和電動機軸采用三爪式彈性聯軸器，應安裝同心，當安裝同心度不好，轉動時就有可能將職軸器爪切斷。
WQCB鑄鋼瀝青保溫泵性能參數表
型號 | 流量 | 工作壓力Mpa | 吸入高度m | 進出口徑mn | 配套電機 | ||
L/mn | M3/h | 功率kw | 型號 | ||||
WQCB2/0.6 | 33.3 | 2 | 0.6 | 3 | ∮25 | 1.5 | Y2-100L-6 |
WQCB3/0.6 | 50 | 3 | 0.6 | 3 | ∮25 | 2.2 | Y2-100L-4 |
WQCB4/0.6 | 66.6 | 4 | 0.6 | 3 | ∮40 | 2.2 | Y2-112M-6 |
WQCB6/0.6 | 100 | 6 | 0.6 | 3 | ∮40 | 4 | Y2-112M-4 |
WQCB8/0.6 | 133 | 8 | 0.6 | 3 | ∮50 | (4)5.5 | Y2-132M-6 |
WQCB12/0.6 | 200 | 12 | 0.6 | 3 | ∮50 | 7.5 | Y2-132M-4 |
WQCB18/0.6 | 300 | 18 | 0.6 | 3 | ∮80 | 7.5 | Y2-160M-6 |
WQCB29/0.6 | 483 | 29 | 0.6 | 3 | ∮80 | 11 | Y2-160M-4 |
WQCB38/0.6 | 633 | 38 | 0.6 | 3 | ∮101 | 15 | Y2-180L-6 |
WQCB58/0.6 | 960 | 58 | 0.6 | 3 | ∮100 | 18.5 | Y2-180M-4 |
