NYP內嚙合齒輪泵主要有內外轉子、軸、泵體、泵蓋、托架、密封、軸承等組成，該產品輸送液體平穩、無脈動、振動小、噪音低。
NYP內嚙合齒輪泵的轉速與流量呈線型函數關系，可適當改變轉速來改變泵的流量。高粘度泵特別適用與高粘度介質的輸送，軸端采用機械密封。
NYP內嚙合齒輪泵具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
NYP內嚙合齒輪泵密封有機械密封和填料密封兩種形式（特殊要求，可選用磁力驅動，零泄露結構），對于高溫、高粘稠度及腐蝕性較強的介質，選用填料密封。
輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。

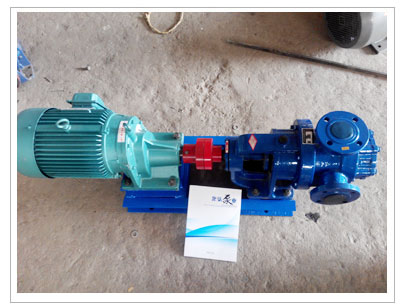

泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。
從電機端向泵看，為順時針旋轉。
NYP內嚙合齒輪泵使用時注意事項
1、進、出口管路的管徑必須和泵保持一致；
2、設計管路時應盡量減少彎頭，且彎頭角度不宜過小，進口管線不宜過長，以免影響自吸。
3、泵在工作前應該點動啟動電機，觀察轉向是否和規定轉向一致。
4、開機后觀察運轉是否正常，如有不正常噪音、特殊振動或溫升過高等情況，應停機檢查。
5、如皮帶傳動注意皮帶松緊是否恰當，每半年調整一次。
NYP高粘度泵典型應用
NYP高粘度泵工作原理
NYP高粘度泵結構
NYP高粘度泵核心細節
NYP高粘度泵性能參數表
| 型號 | 流量 | 壓力 Mpa | 吸入及排出管口徑 | 必須汽蝕余量m | 效率 % | 減速方式 | ||||
| m3/h | I/min | 功率 KW | 轉速 r/min | 減速機 | ||||||
| NYP3/1.0 | 2 | 33.3 | 1.0 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 | |
| NYP10/1.0 | 6 | 100 | 1.3 | Rp2 | 45 | 7.5 | 228 | YCJ112 | ||
| 8 | 133.3 | 1.0 | Rp2 | 45 | 7.5 | 303 | YCJ100 | |||
| 10 | 166.7 | Rp2 | 51 | 7.5 | 357 | YCJ100 | ||||
| 12 | 200 | Rp2 | 54 | 7.5 | 475 | YCJ100 | ||||
| NYP30/1.0 | 18 | 300 | ￠80 | 54 | 15 | 305 | YCJ112 | |||
| 22 | 366.7 | ￠80 | 58 | 15 | 359 | YCJ112 | ||||
| 28 | 466.7 | ￠80 | 65 | 15 | 479 | YCJ112 | ||||
| NYP50/1.0 | 50 | 833.3 | ￠150 | 52 | 37 | 128 | YCJ315 | |||
| 80 | 1333.3 | ￠150 | 58 | 45 | 208 | YCJ355 | ||||
| 100 | 1666.6 | ￠150 | 65 | 55 | 253 | YCJ355 | ||||
| NYP3/1.0 | 1.5 | 25 | Rp11/2 | 43 | 3 | 480 | 皮帶輪傳動 | |||
| 2 | 33.3 | Rp11/2 | 43 | 3 | 640 | |||||
| NYP10/1.0 | 8 | 133.3 | Rp2 | 43 | 7.5 | 303 | ||||
| 10 | 166.7 | Rp2 | 49 | 7.5 | 357 | |||||
| 12 | 200 | Rp2 | 51 | 7.5 | 475 | |||||
| NYP3/1.0 | 3 | 50 | 1 | Rp11/2 | ? | 55 | 3 | 960 | Y132S-6 | 與電機直聯 |
| 密封方式為機械密封 | ||||||||||
